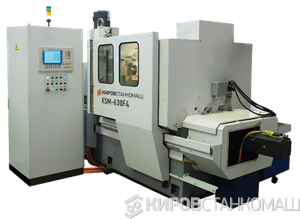

Зубофрезерный станок КСМ ZFWZ 03F4, 630F4

Зубофрезерные станки КСМ ZFWZ 03F4 и КСМ ZFWZ 630F4 оснащены системой управления SIEMENS SINUMERIK 840D sl, управляемой по 6-ти координатам, с применением сервоприводов SYNAMCS S120 и соответствующего программного обеспечения. Установленная система управления непрерывно рассчитывает и контролирует взаимное положение осей станка.

В данном оборудовании применены отдельные двигатели для главного движения, привода круговых подач стола, привода осевых подач, привода радиальных подач стола и привода тангенциальных подач инструмента, привод поворота суппорта. В ответственных узлах, влияющих на точность кинематической цепи, применены подшипники FAG и SKF. Раздельное управление от приводов со следящей системой и применение высокоточных шарико-винтовых передач обеспечивают получение более высокой точности зубообработки. Бесступенчатый привод фрезы и отсутствие механических связей значительно упрощают наладку станка и расширяют технологические возможности по подбору оптимальных режимов обработки.

Рабочая зона зубофрезерного станка КСМ-ZFWZ 03F3

Для уборки стружки встроен магнитный конвейер

ЧПУ оси

Х - Радиальное перемещение стола (детали);
Y - Осевое перемещение суппорта (инструмента);
Z - Тангенциальное перемещение суппорта (инструмента);
С - Вращение стола;
В - Вращение инструмента;
A – Поворот суппорта

Схема расположения координатных осей

Примененная на данном станке система управления Siemens (ЧПУ) состоит из следующих элементов

• Система управления SIEMENS нового поколения (SINUMERIK 840D sl);
• Панель оператора SINUMERIK OP 012 с цветным дисплеем TFT 12,1";
• Станочный пульт SINUMERIK MCP 483C IE;
• Электронный маховичок с фронтальной панелью и кабелем для подключения;
• HMI-Advanced;
• Процессорный модуль NCU 710.2, Системное ПО NCU (6-осевое);
• интерфейсный модуль для ET 200M до 8 сигнальных модулей;
• SIMATIC S7, PC USB адаптер.

Применяемая электроавтоматика фирмы ABB смонтирована в электрошкаф Rittal (Германия), оснащенный кондиционером.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

• Управление траекторией от системы управления с созданием электронной кинематической связи между шпинделем фрезы и осями подач с осью вращения детали для создания эвольвентного огибания.
• Ввод программы и сохранение в памяти с помощью диалогового меню. Система диалогового программирования облегчает пользователям без знания программирования с помощью минимального ввода данных задать технологические параметры обработки зуба.
